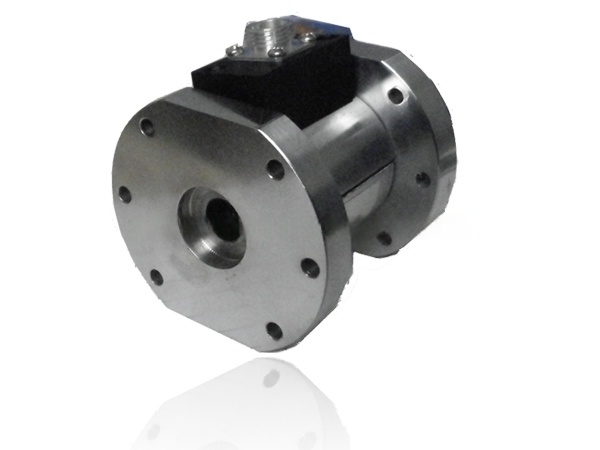

在工業自動化、機器人控制、新能源汽車及風電等制造領域，扭矩傳感器的精度與可靠性直接影響系統性能。法蘭盤T40B扭矩傳感器憑借其高精度、穩定結構及先進的信號處理技術，成為高負載動態測量場景下的關鍵組件。本文將從測量精度優化、機械結構設計、信號處理技術三大核心維度，深入解析T40B的技術特點，并探討其在實際應用中的優勢與挑戰。
　　一、精度：高動態響應與低誤差設計
　　T40B扭矩傳感器的核心優勢在于其±0.1%FS（滿量程）的高精度，這一指標的實現依賴于多項技術的協同優化：
　　1.應變片選型與貼裝工藝
　　  高靈敏度應變片：采用半導體或金屬箔式應變片，兼顧溫度穩定性和線性度。
　　  全橋電路設計：通過四組應變片構成惠斯通電橋，抵消溫度漂移并提升信號信噪比。
　　  激光校準技術：在制造階段通過激光微調應變片位置，確保力傳遞路徑對稱，減少非線性誤差。
　　2.溫度補償機制
　　  嵌入式溫度傳感器：實時監測環境溫度，通過算法動態修正應變片輸出。
　　  雙金屬補償結構：在法蘭盤材料中集成熱膨脹系數匹配層，減少熱應力導致的零點漂移。
　　3.動態響應優化
　　  固有頻率設計：T40B的機械結構固有頻率通?！?kHz，避免與常見工業設備的振動頻率（50Hz~2kHz）共振。
　　  低慣性轉子：法蘭盤采用輕量化鈦合金或高強度鋁合金，降低旋轉慣量對動態測量的影響。
　　二、結構：剛性、密封性與模塊化設計
　　T40B的法蘭盤結構需同時滿足高剛性、抗過載、環境適應性三大需求，其設計亮點包括：
　　1.法蘭盤材料與工藝
　　  材料選擇：主體采用40CrNiMoA合金鋼或17-4PH不銹鋼，兼顧強度（抗拉強度≥1000MPa）和耐腐蝕性。
　　  一體化加工：通過CNC精密車削與磨削，確保法蘭盤的同軸度（≤0.01mm）和端面跳動誤差（≤0.005mm）。
　　2.密封與防護
　　  IP67防護等級：采用O型圈密封與激光焊接工藝，防止粉塵、油污侵入內部電路。
　　  抗電磁干擾（EMI）：傳感器外殼內置金屬屏蔽層，減少變頻器或電機磁場對信號的干擾。
　　3.模塊化接口設計
　　  標準化法蘭接口：符合DIN或SAE法蘭標準，支持快速安裝替換。
　　  可擴展信號輸出：提供模擬量（4~20mA、±10V）和數字接口（CANopen、EtherCAT），適配不同控制系統。
　　三、信號處理：從原始數據到高可靠性輸出
　　T40B的信號處理鏈決定了其測量結果的穩定性和抗干擾能力，關鍵技術包括：
　　1.信號調理電路
　　  低噪聲放大器（LNA）：前置放大電路采用儀表放大器（如AD8421），將微伏級應變信號放大至可處理范圍。
　　  24位高分辨率ADC：通過Δ-Σ模數轉換器實現高精度數字化，采樣速率可達10kS/s。
　　2.數字濾波與算法
　　  自適應濾波：結合硬件低通濾波（截止頻率可調）與軟件FIR/IIR濾波，抑制高頻噪聲。
　　  實時動態補償：基于卡爾曼濾波算法，融合溫度、振動等多傳感器數據，提升輸出穩定性。
　　3.自診斷與故障預警
　　  斷線檢測：實時監測應變片回路阻抗，觸發報警信號。
　　  過載保護：當扭矩超量程150%時自動切斷輸出，防止傳感器損壞。
　　四、應用場景與未來發展趨勢
　　1.典型應用案例
　　  工業機器人：用于關節扭矩閉環控制，提升運動精度（如協作機器人重復定位精度±0.02mm）。
　　  新能源汽車：電機軸扭矩實時監測，優化電控系統能效。
　　  風電變槳系統：在惡劣環境下（-40℃~85℃）保障葉片扭矩測量的長期可靠性。
　　2.技術演進方向
　　  無線傳輸集成：未來可能支持LoRa或5G模塊，實現遠程監控。
　　  AI驅動的預測性維護：通過歷史數據訓練模型，提前預警機械故障。
